三層豪華私人別墅設計圖紙_別墅設計圖紙,農村房屋設計圖,農村自建房設計

商品編號：　DC0108
規　　格：　14.4米×14.02米
支付方式：　在線支付 | 匯款轉賬
郵　　費：　　　電子文件無需郵費
服務保障：
一口價：￥498.00

請您在下訂單前與在線客服確認配送范圍。
您在本站訂購的圖紙，我們客服人員會電話與您聯系確認圖紙編號、收貨信息等，感謝您對本站的關注，祝您網上購物愉快！

購圖前重要說明：
購買“圖紙超市”類目下的圖紙可贈送“贈品圖紙”類目下任意三套圖紙，贈品圖紙單獨出售為50元一套，100元三套，本套圖紙僅提供電子文件一份，可用于施工參考或學習資料，您可以下載后打印出圖，售后服務僅為圖紙答疑，不包任何修改，因為只要其中一張圖紙改變，其它圖紙相應均需修改，工作量較大，所以我們不包修改。如果您個性要求較多需按要求訂做設計，請查看別墅設計業務流程，并聯系設計客服咨詢設計收費標準。

21211221詳細介紹

圖紙屬性
編號： DC0108	層數：三層	結構形式：框架結構	主體造價： 42-48萬
開間： 14.4米	進深： 14.02米	占地面積： 186平方米	建筑面積： 476平方米

圖紙內容
建筑圖：	建筑設計說明、工程做法表、一層平面圖、二層平面圖、三層平面圖、屋頂平面圖、正立面圖、背立面圖、左立面圖、右立面圖、1-1剖面圖、樓梯詳圖、節點大樣圖、門窗詳圖、門窗表
結構圖：	結構設計說明、基礎平面布置圖、基礎大樣圖、一層柱平面布置圖、二層柱平面布置圖、三層柱平面布置圖、一層梁結構平面圖、二層梁結構平面圖、三層梁結構平面圖、屋面梁結構平面圖、二層板結構平面圖、三層板結構平面圖、屋面板結構平面圖、樓梯大樣圖、屋面大樣圖
給排水圖：	給排水設計說明及圖例、給排水主要材料表、一層給排水平面圖、二層給排水平面圖、三層給排水平面圖、屋面給排水平面圖、給排水系統圖、衛生間大樣圖
電氣圖：	電氣設計說明、電氣設備材料表、一層照明平面圖、二層照明平面圖、三層照明平面圖、一層插座平面圖、二層插座平面圖、三層插座平面圖、一層弱電平面圖、二層弱電平面圖、三層弱電平面圖、配電系統圖、弱電系統圖、配電干線系統圖、屋頂防雷平面圖、接地平面圖、等電位聯結作法
設計功能
一層：	客廳、2臥室、儲藏室、廚房、餐廳、衛生間
二層：	健身房（附陽臺）、臥室（附衣帽間，衛生間）、臥室（附衛生間）
三層：	主臥（附衣帽間，衛生間）、臥室（附衣帽間，衛生間）、臥室（附衛生間）、書房、兒童房（附露臺）

本套圖紙有施工圖60張，效果圖1張，包打印（效果圖為彩圖，施工圖為A3大圖），快遞包郵，無電子版
效果圖：

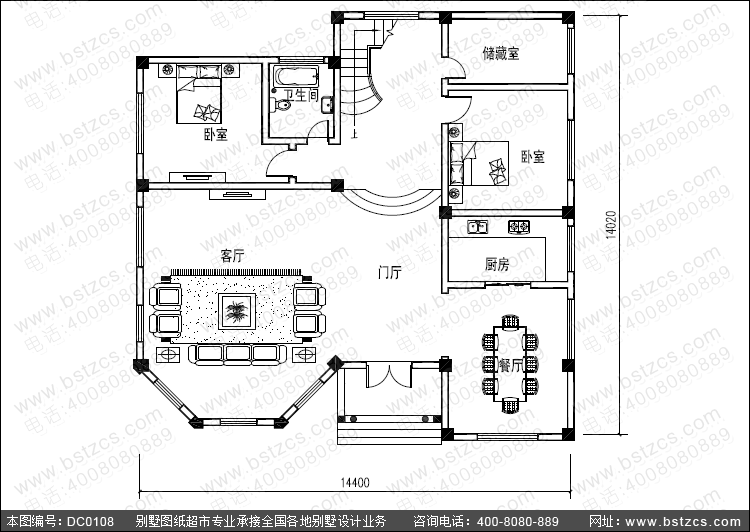

首層戶型：

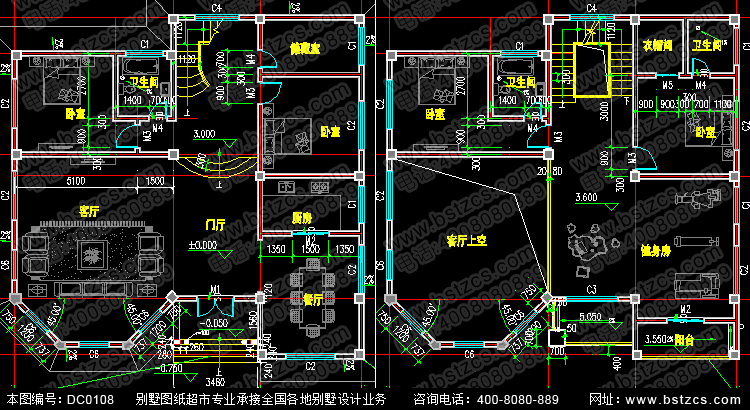

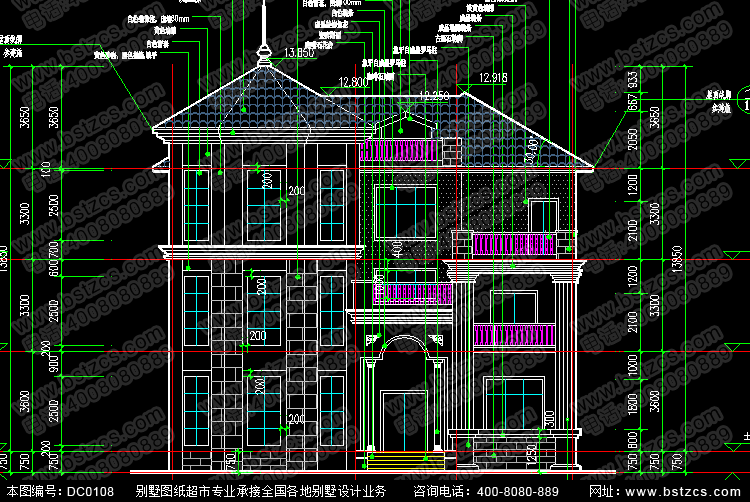

圖紙預覽：

特別提示

本站圖紙如果用于建造房屋，為保證建造安全、圖紙和實際地質情況相吻合，以及各地施工做法及水平的差異，避免因為直接使用圖紙造成的材料浪費或者返工，圖紙務必請專業人士驗證后，再進行使用！
贈品圖紙一般都只含有建筑施工圖，無結構施工圖和水電施工圖，只能用于施工參考或學習資料，如果要用于建房請另找設計師將圖紙進一步設計完整；
很多網站以光盤的形式出售圖紙，宣稱有6000多套甚至更多，請您務必慎重考慮，那些光盤里面大部分只有效果圖而沒有施工圖，有CAD圖紙的設計內容也是不完整的，只是方案圖而不是施工圖，缺少了節點圖、結構配筋圖、水電圖等等，如果您對建筑行業不了解，等收到光盤并付款后發現里面的圖紙不完整就于事無補了。選擇齊全的施工圖紙才能用于建房。
