農村二層帶車庫錯層別墅設計圖紙及效果圖_別墅設計圖紙,農村房屋設計圖

商品編號：　DC0184
規　　格：　10.2米×11米
支付方式：　貨到付款 | 在線支付 | 匯款轉賬
郵　　費：　　　全國范圍內包郵
服務保障：
商品套餐：原版圖紙鏡像版圖紙
一口價：￥980.00

請您在下訂單前與在線客服確認配送范圍。
您在本站訂購的圖紙，我們客服人員會電話與您聯系確認圖紙編號、收貨信息等，感謝您對本站的關注，祝您網上購物愉快！

購圖前重要說明：
購買本套圖紙僅提供打印好的圖紙一份，我們不出售電子文件、光盤。我們設計的圖紙非常詳細，用A3規格打印圖紙，比傳統藍圖更清晰、容易復印、方便收藏，可以直接應用到施工現場。售后服務僅為圖紙答疑，不包任何修改，因為只要其中一張圖紙改變，其它圖紙相應均需修改，工作量較大，所以我們不包修改。如果您個性要求較多需按要求訂做設計，請查看別墅設計業務流程，并聯系設計客服咨詢設計收費標準。

詳細介紹

圖紙屬性
編號： DC0184	層數：二層	結構形式：磚混結構	主體造價： 24-30萬
開間： 10.2米	進深： 11米	占地面積： 97.3平方米	建筑面積： 265.1平方米

圖紙內容
建筑圖：	建筑設計說明、工程做法及門窗表、技術層平面圖、一層平面圖、二層平面圖、屋頂平面圖、正立面圖、背立面圖、左立面圖、右立面圖、A-A剖面圖、樓梯大樣圖、節點詳圖
結構圖：	結構設計說明、基礎平面圖、基礎詳圖、一層結構平面圖、二層結構平面圖、三層結構平面圖、一層梁結構平面圖、二層梁結構平面圖、三層梁結構平面圖、一層柱結構平面圖、二層柱結構平面圖、三層柱結構平面圖、屋面板折角處配筋詳圖、樓梯結構圖
給排水圖：	給排水設計說明、技術層給排水平面圖、一層給排水平面圖、二層給排水平面圖、屋頂給排水平面圖、給排水系統圖
電氣圖：	電氣設計說明、電氣系統圖、電位聯結做法、技術層照明平面圖、一層照明平面圖、二層照明平面圖、一層插座平面圖、二層插座平面圖、技術層弱電平面圖、一層弱電平面圖、二層弱電平面圖
設計功能

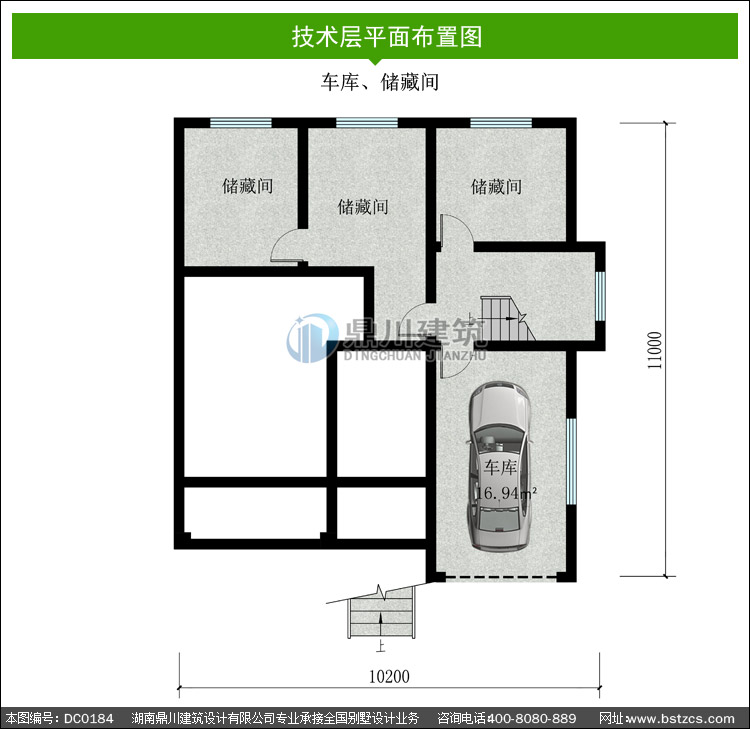

技術層：	車庫、儲藏間

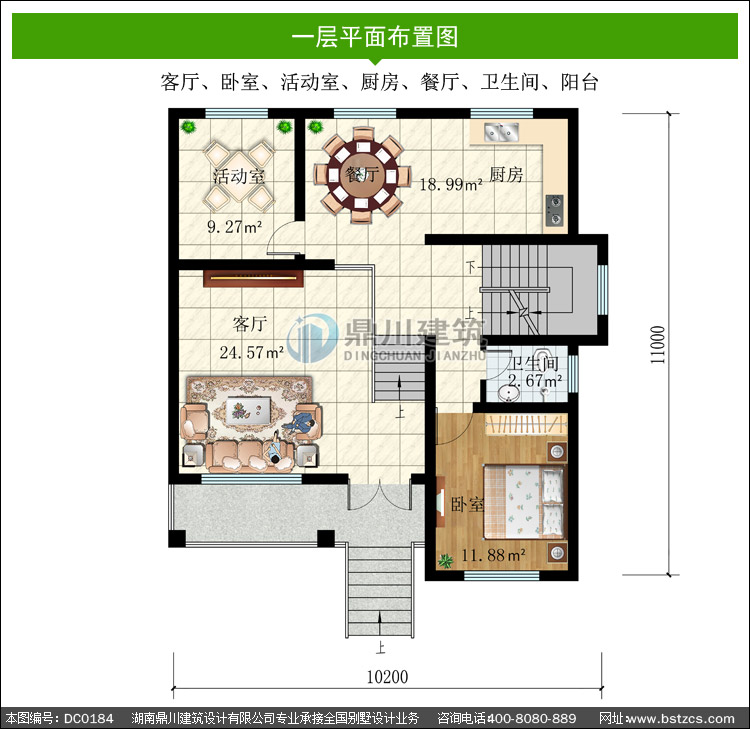

一層：	客廳、臥室、活動室、廚房、餐廳、衛生間、陽臺

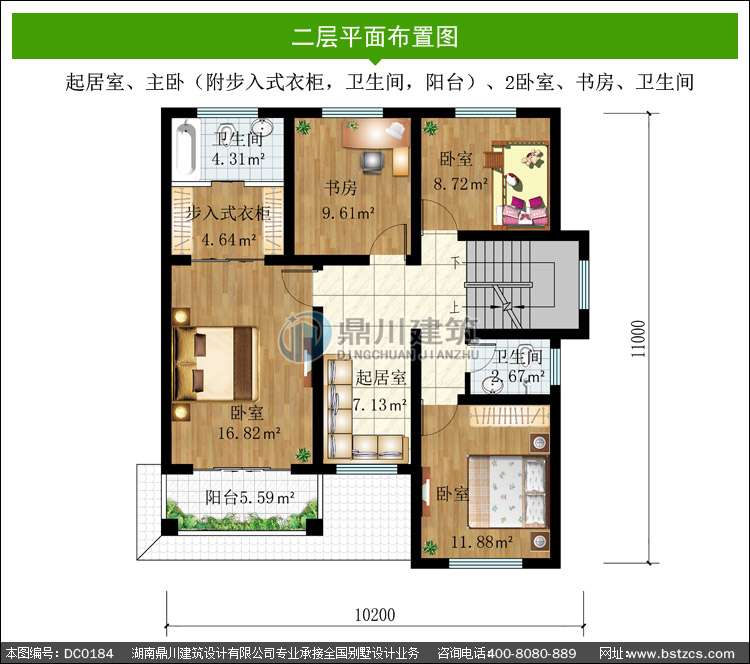

二層：	起居室、主臥（附步入式衣柜，衛生間，陽臺）、2臥室、書房、衛生間
